Давайте разберемся нужна ли в современном каркасном доме вентиляция. И если «да», то какие виды вентиляции существуют и как её правильно сделать.
Содержание статьи:
Зачем нужна вентиляция в каркасном доме
Зачем нужна вентиляция
Современный каркасный дом это в первую очередь энергоэффективный дом. Это достигается за счет утепления стен различными материалами, в том числе минеральной ватой, каменной ватой и т.д. Для сохранения свойств этих утеплителей внутри помещений используют плотные пароизоляционные материалы. Таким образом весь дом как со стороны стен, так и пола с потолком становится герметичным. А современные пластиковые окна и входные двери с уплотнителями лишь делают герметизацию более плотной.

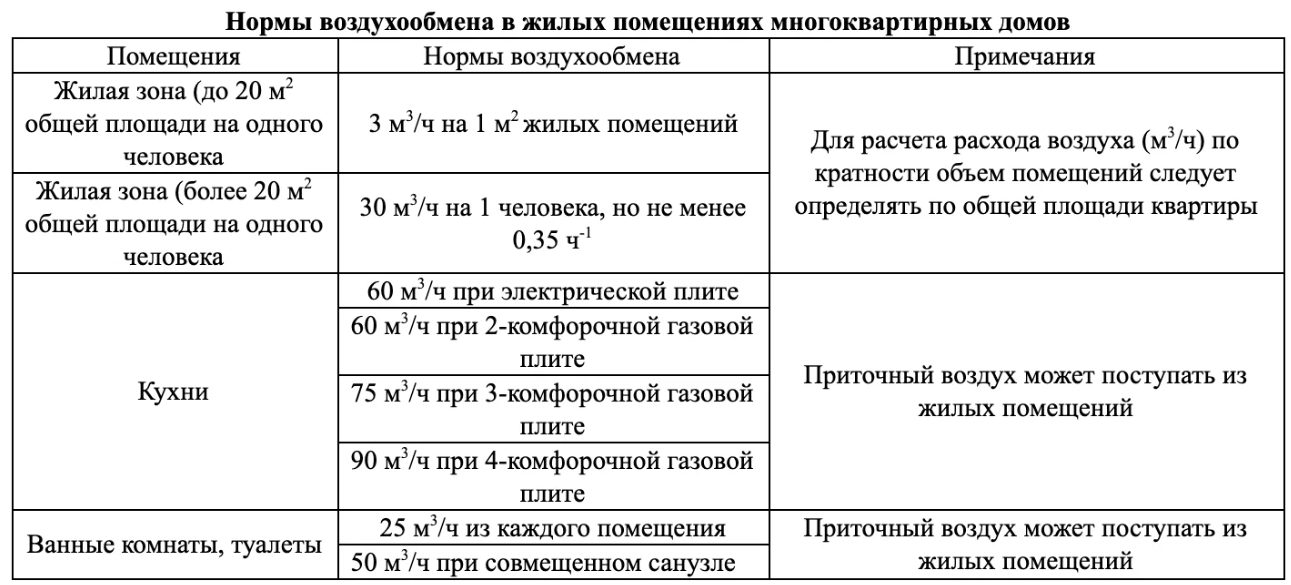

То есть при плотно закрытых окнах и дверях воздуху не выйти и не зайти. Однако, человеку для дыхания в час надо не менее 500 литров свежего воздуха, для приготовления еды тоже нужен свежий воздух. А еще ведь надо как то из помещения убрать отработанный воздух. Например по строительным нормам воздухообмен для кухни должен быть не менее 60 кубометров в час.
Согласитесь, что если на кухне жарится рыба и варится суп, то совсем не хочется этим дышать в комнате.
Владельцы печей и каминов в своих домах не дадут мне соврать. При растопке печи обязательно надо открывать форточку или окно для того чтобы появилась тяга, ведь для горения нужен приток свежего воздуха, а если его нет, то пламя в печи (камине) будет лишь тлеть, а не гореть в полную силу. Я и сам, когда запускаю твердотопливный котел всегда открываю окно в режим проветривания в котельной, а иначе откуда воздух для горения возьмётся?
Еще один момент необходимости вентиляции для человека – это влага, которую мы выделяем с воздухом из наших легких. За сутки мы выдыхаем около 1,5 литров воды. И вся она летает в воздухе. Если дом герметичен, то она будет конденсироваться на оконных стеклах в холодное время года и стекать ручьями на подоконник.
То есть было бы очень хорошо, чтобы эта влага улетала из дома и в этом нам тоже поможет вентиляция. Ведь лишняя влага – это переувлажнение стен, пола и потолка, а значит потенциальная среда для развития плесени.

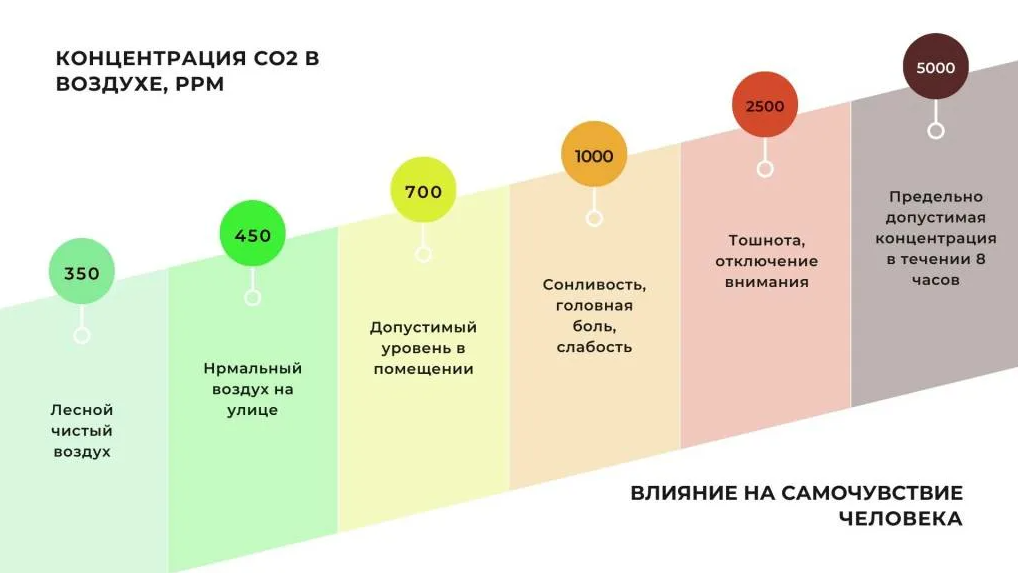

Еще добавлю такой момент, как концентрация в воздухе пыли и углекислый газ. И то, и другое в большом количестве отрицательно влияет на наше самочувствие. При длительном нахождении в помещении в высоким уровнем концентрации СО2 у нас ухудшается настроение, самочувствие, работоспособность. Появляется отдышка и учащается сердцебиение.
Таким образом, для того чтобы мы в своем каркасном доме чувствовали себя просто хорошо (в идеале радостными и счастливыми) нам жизненно необходима вентиляция.
Типы вентиляции
Как вы уже могли догадаться нам нужно организовать вентиляцию таким образом, чтобы в одном месте воздух заходил в дом, а в другом месте уходил из дома. Как правило, это разные места.
По типу организации притока и оттока воздуха вентиляция бывает: естественной, принудительной, принудительной с рекуперацией.
Давайте же по порядку разберемся как можно это реализовать в каркасном доме.
Естественная вентиляция
Слово «естественная» предполагает что воздух входит в помещение и выходит из него сам по себе без нашей помощи и без помощи электровентиляторов.

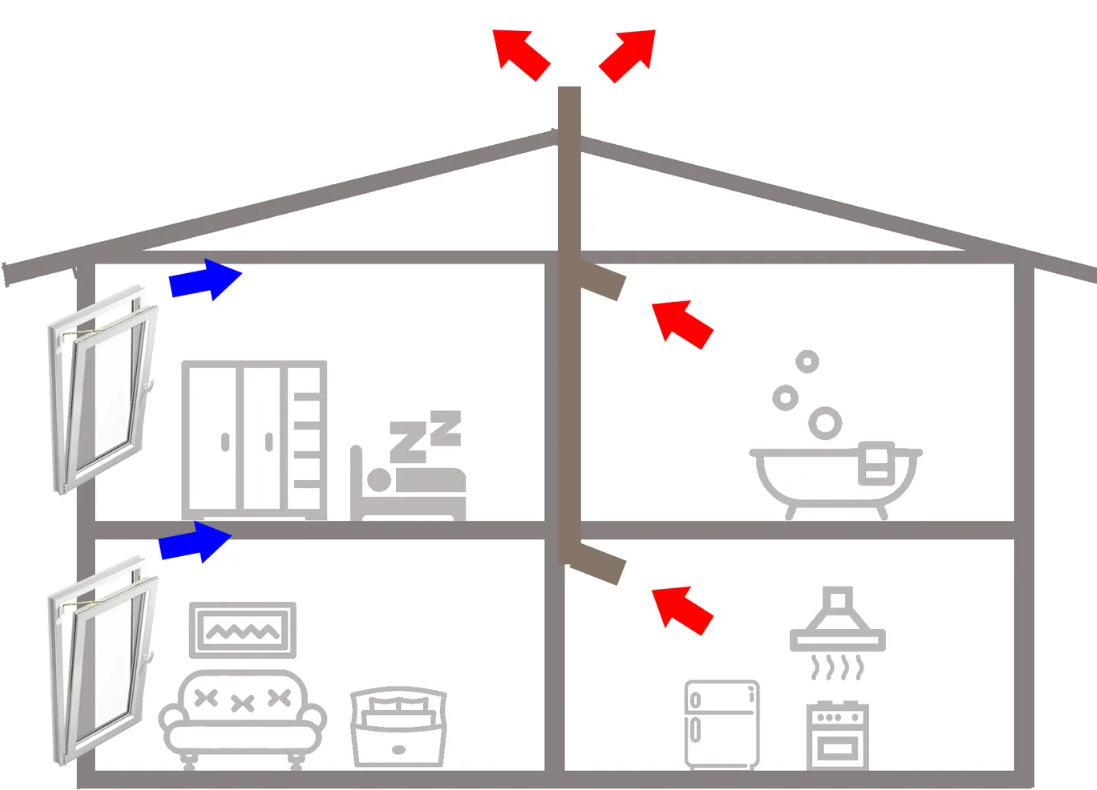

Согласно схеме мы видим, что воздух удаляется из дома через воздуховоды, расположенные в туалете, ванной комнате и кухне.
Причем по нормам эти воздуховоды не должны соединяться в один канал. Это сделано для того чтобы запахи из одного помещения не попадали в другое.

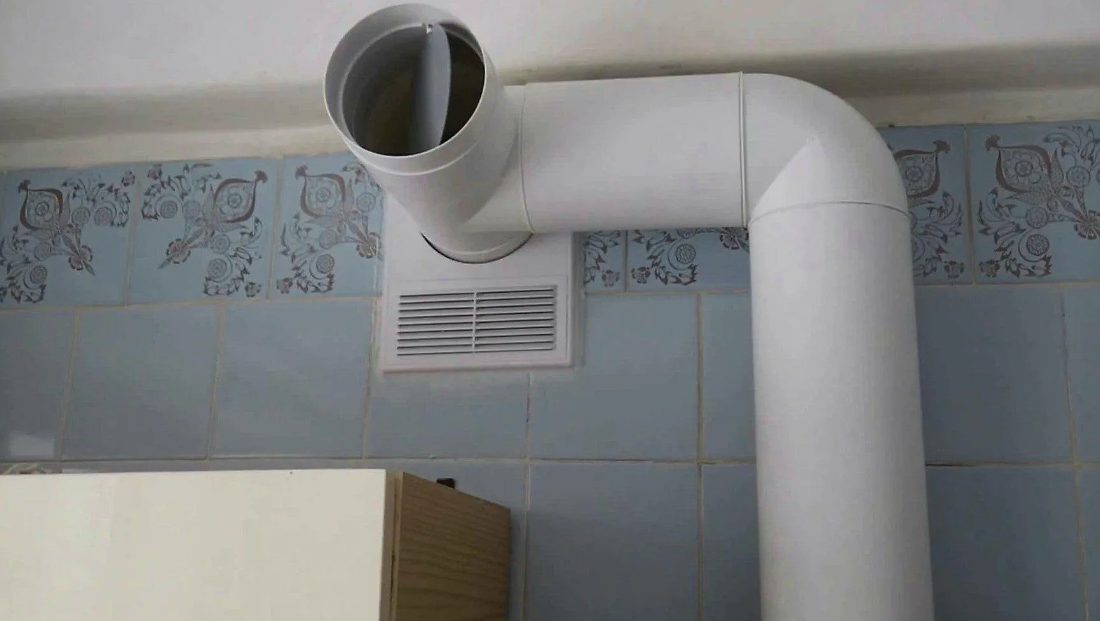

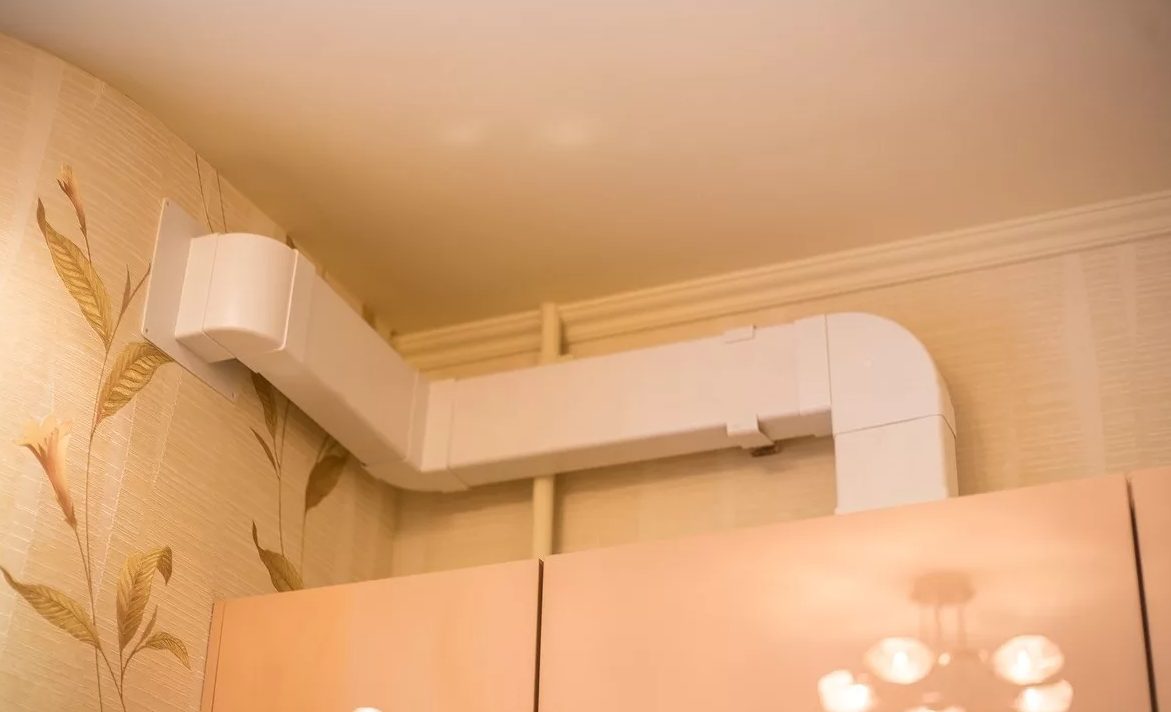

Из кухни воздух удаляется как правило с помощью вытяжки.
Такая система удаления воздуха из кухни может работать как в пассивном режиме – без вентилятора, так и в активном – с включенным вентилятором в корпусе вытяжки. Для этого перед выходом из кухни устанавливается воздушный клапан. При работе вентилятора вытяжки он закрывается под давлением воздуха, а при выключении вытяжки открывается и дает воздуху из кухни выходить.

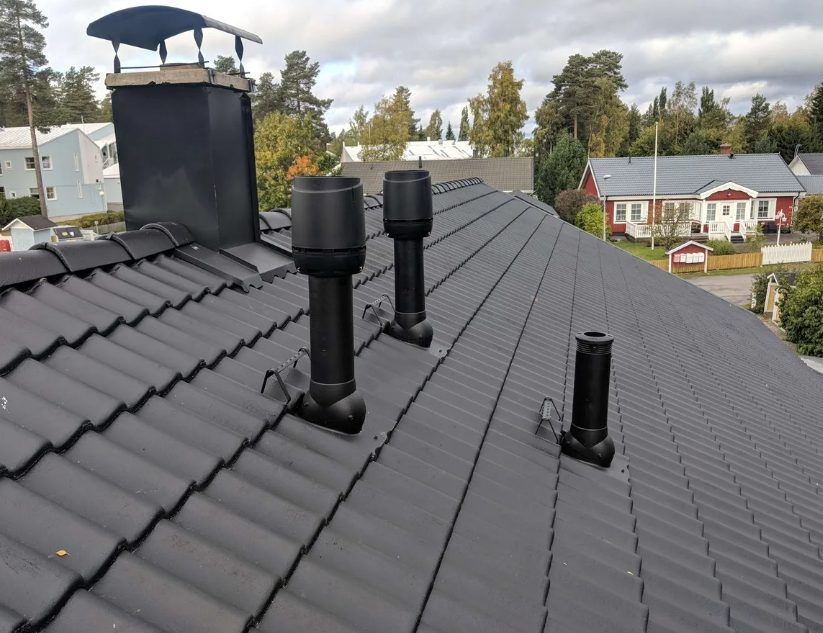

Вывод воздуховода из кухни в частном доме может выводиться сразу за стену дома, но чаще в эстетических целях он направляется на чердак, а потом наверх кровли. При этом надо обратить внимание на то, что в холодной части дома(на чердаке) и над уровнем кровли воздуховод вентиляции обязательно должен быть утеплен.
Хочу отметить, что на вытяжке в кухне обязательно надо ставить жироуловитель, без него частички жира будут оседать на внутренней стенке воздуховода и она со временем покроется толстым слоем жира, что нехорошо.
Если воздуховод не утеплить, то в холодное время года внутри него будет образовываться много конденсата и он будет стекать по стенкам вниз.
Если же конденсат образуется, то надо сделать его ловушку с помощью тройника и отвод воды в канализацию через сухой клапан.

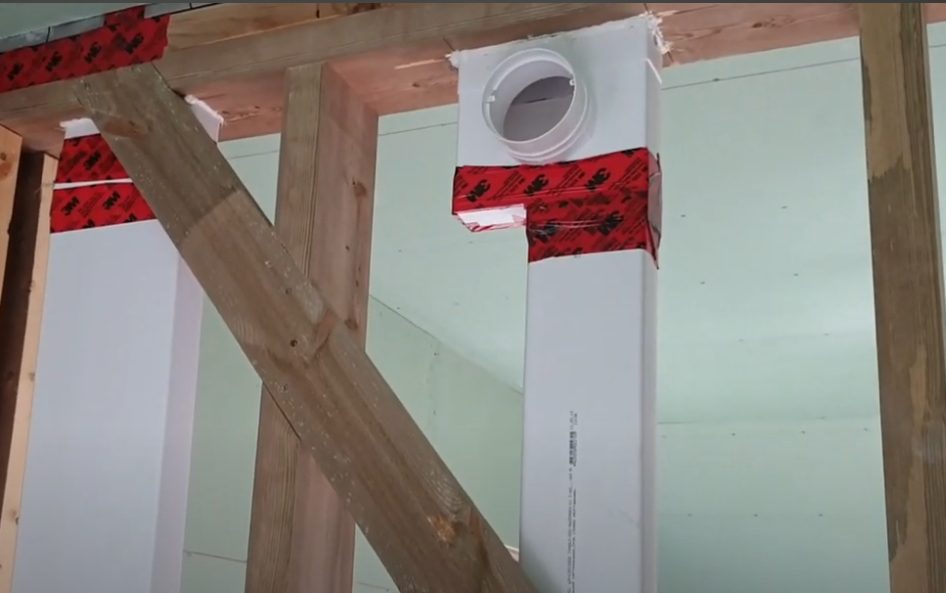

Вывод воздуха из туалета и ванной комнаты в каркасном доме можно спрятать в стены. А на саму стену в месте выхода вентиляционных труб смонтировать декоративную решетку. Естественно, что монтаж труб вентиляции должен быть сделан до того как в стены будет помещен утеплитель, всё будет зашито пароизоляцией, а сама стена закроется гипсокартоном.
При этом устанавливать вентилятор в вытяжной канал воздуховода в туалете и ванной или нет решает сам владелец дома или руководствуется проектом дома и проектом вентиляции. Однако, лучше канальный вентилятор поставить сразу. Это обеспечит удаление лишней влаги и неприятных запахов гораздо быстрее.

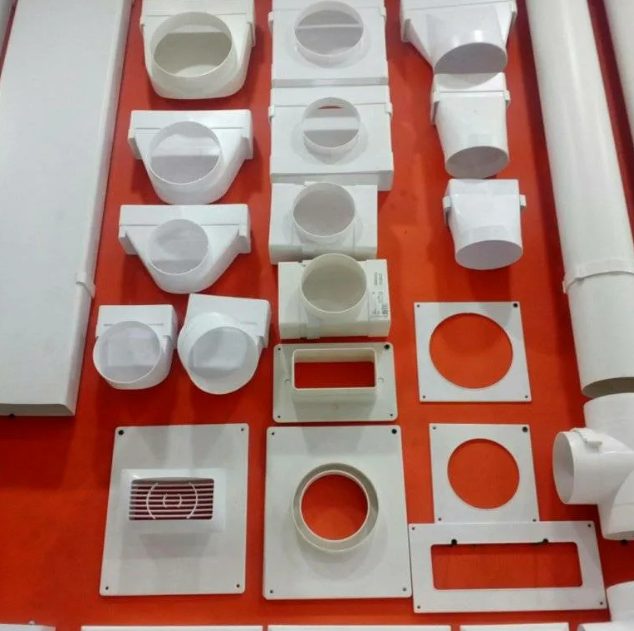

Относительно того какие воздуховоды лучше использовать: круглые или плоские. На практике, плоские воздуховоды легче спрятать внутри стен, чем круглые, а площадь из сечения – 60 на 120 мм – что соответствует круглому сечению на 95 мм. Так что плоский воздуховод можно спрятать даже в стене из доски толщиной 100 мм. без потери ее прочности.
Есть также вариант выбрать пластиковый или металлический воздуховод для вентиляции. В частном доме можно сделать и то и другое. Но пластиковый тише и в несколько раз дешевле, а также свободно продается в строительных магазинах и к нему есть масса доборников и переходов на различные диаметры и недорогие канальные вентиляторы, как правило, делаются под них.
Одним из элементов естественной вентиляции является дефлектор
Дефлектор это устройство вытяжной вентиляции, призванное улучшить выход воздуха из дома. За счет особой геометрической формы ветер, который его обдувает создает в нем зону пониженного давления и устройство как бы высасывает за счет этого воздух из дома.
Устройство работает без электричества и устанавливается на выход вентиляционной трубы над кровлей.

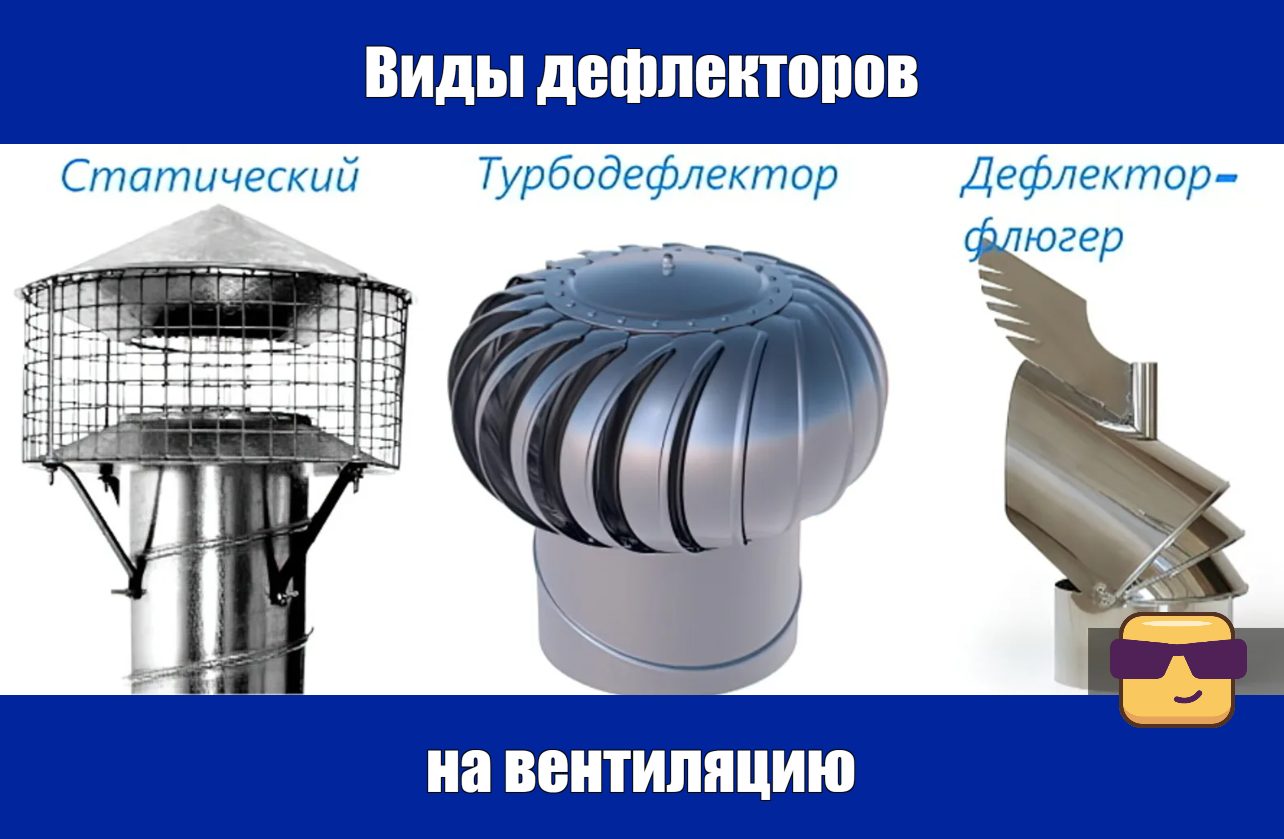

Дефлекторы бывают статические, которые стоят неподвижно, а бывают вращающиеся от ветра.
Приток воздуха делается в жилых комнатах и в котельной. В современных каркасных домах с пластиковыми окнами есть несколько вариантов обеспечить достаточных приток свежего воздуха.
Первый вариант.

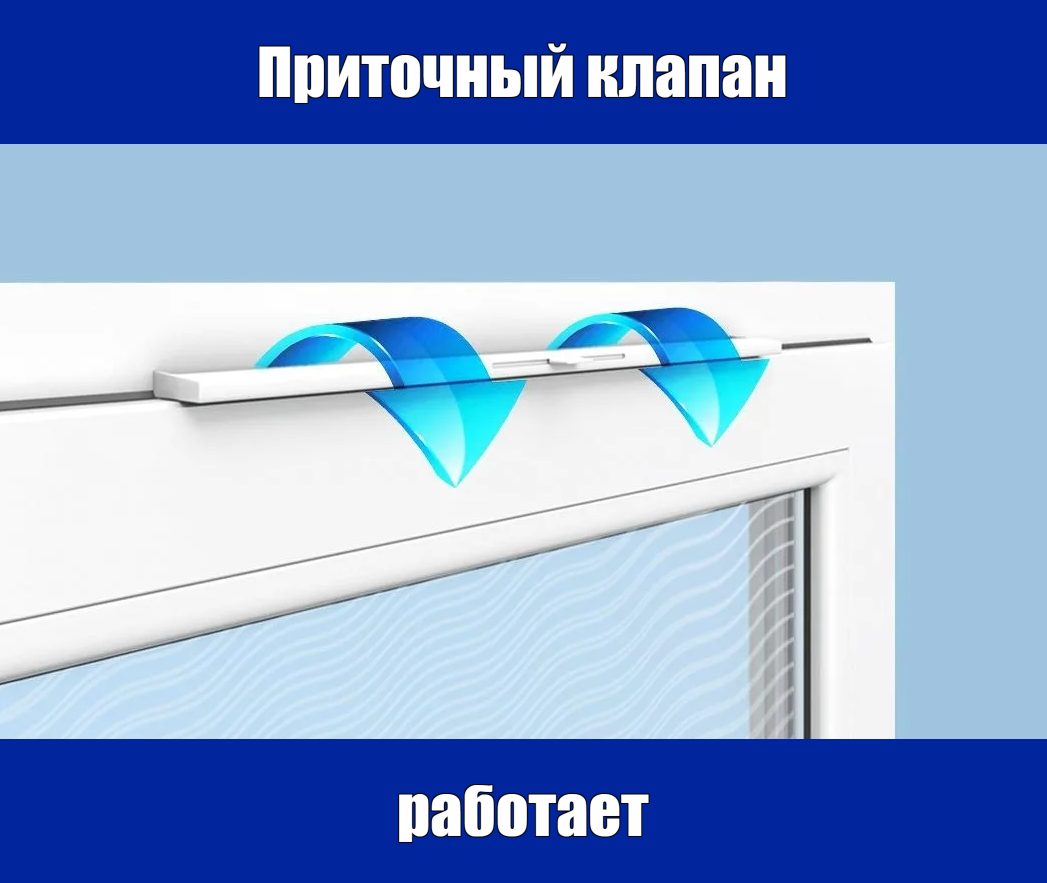

Приточный клапан на окна
Приточный клапан – это небольшое пластиковое устройство, которое может монтироваться на готовое окно или монтироваться в него при сборке окна на заводе.
Клапан обеспечивает приток свежего воздуха без использования электроэнергии просто за счет естественного движения воздуха.
Имеет несколько уровней регулировки. Работает даже при полностью закрытой створке окна. Что особенно удобно, если у Вас дома есть маленькие дети. Позволяет получать свежий воздух без сквозняков и переохлаждения помещения круглый год
Цена на маркетплейсах от 600 рублей.
Приточные клапан различаются по конструкционным особенностям и бывают:
- Автоматические (самостоятельно открываются и закрываются по заданным параметрам воздуха в помещении) или ручные
По принципу монтажа на окно:
- Фальцевые – монтируются в наружную раму окна. Воздух с улицы попадает в нижние отверстия рамы, проходит по боковым стойкам наверх и через клапан в верхней части подается в помещение. Такой клапан монтируется в раму на заводе.

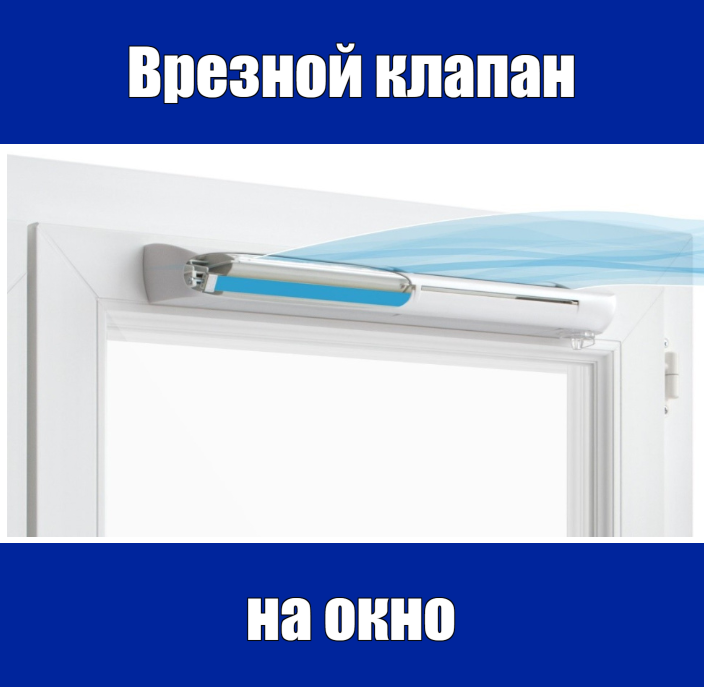

- Врезной клапан – монтируется в верхнюю створку окна. В створке делаются технологические отверстия для входа воздуха в створку и выхода через клапан. Такой клапан можно установить на окно которое уже стоит в доме, но лучше для этого пригласить специалиста по монтажу.

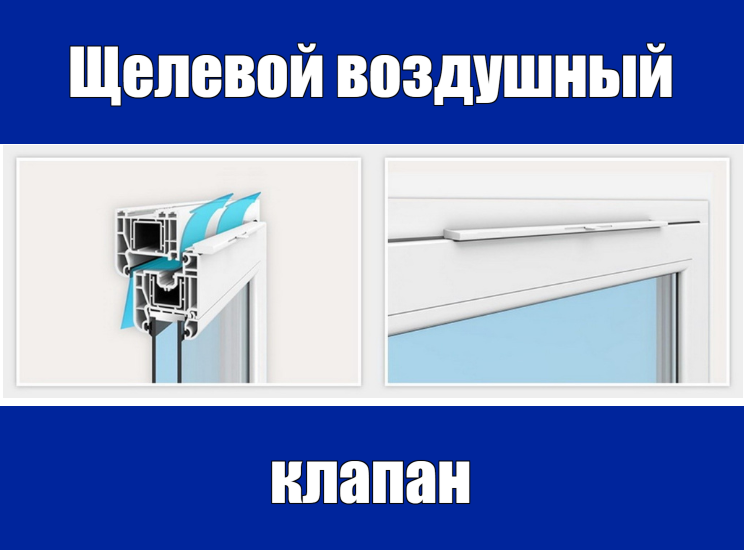

врезной клапан - Щелевой клапан – устанавливается в окно путем удаления небольшого участка уплотнителя на створке и раме. Благодаря чему получается щель через которую поступает свежий воздух. А клапан регулирует объём входящего воздуха – данный тип самый демократичный по цене и по возможности установки. Для его монтажа потребуются прямые руки, канцелярский нож и крестовая отвертка.

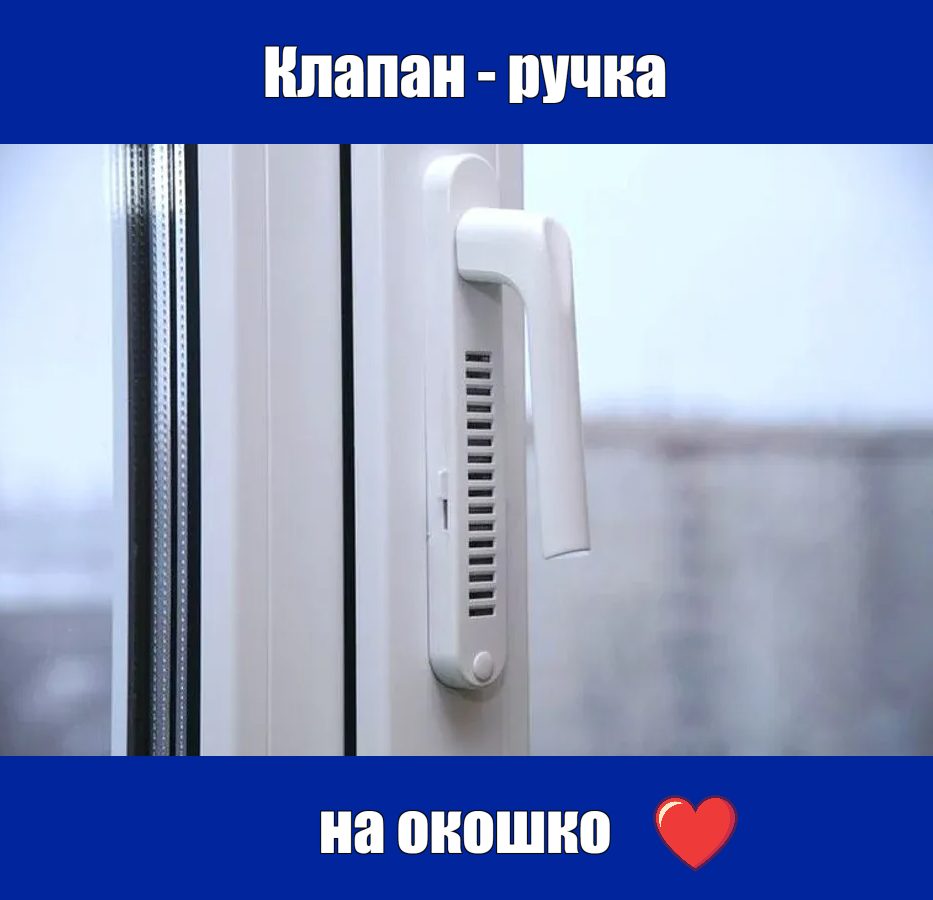

щелевой клапан воздушный - Клапан – ручка – ставится на место стандартной ручки, ничего в окне не меняется, не сверлится и не подрезается. Имеет фильтрующий элемент. Можно поставить самому. И да – он имеет возможность регулировки.
клапан-ручка на окно
Второй вариант притока свежего воздуха

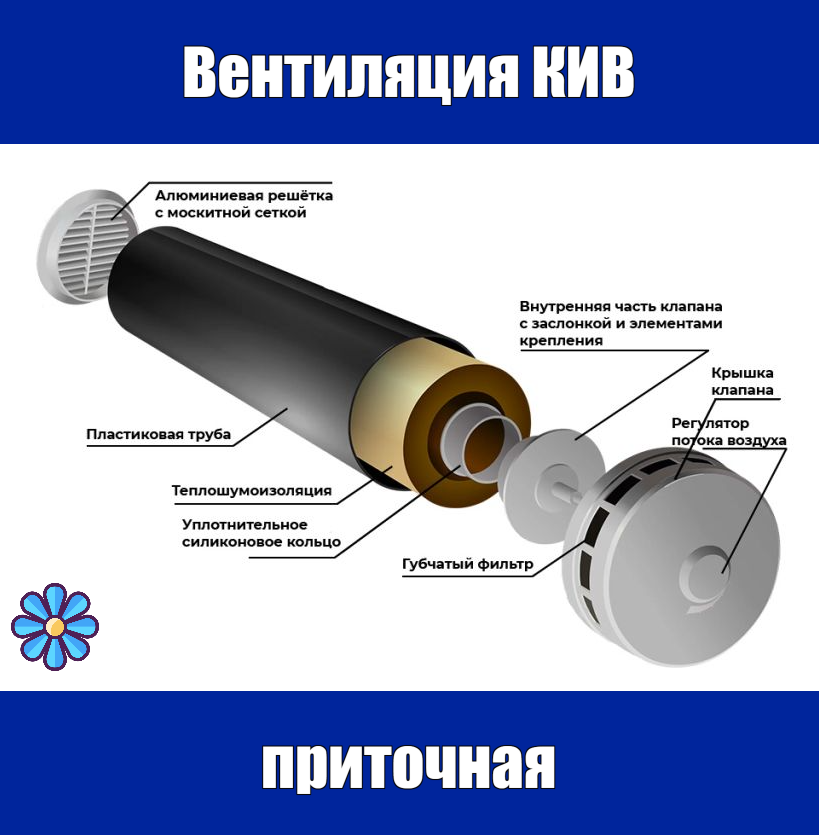

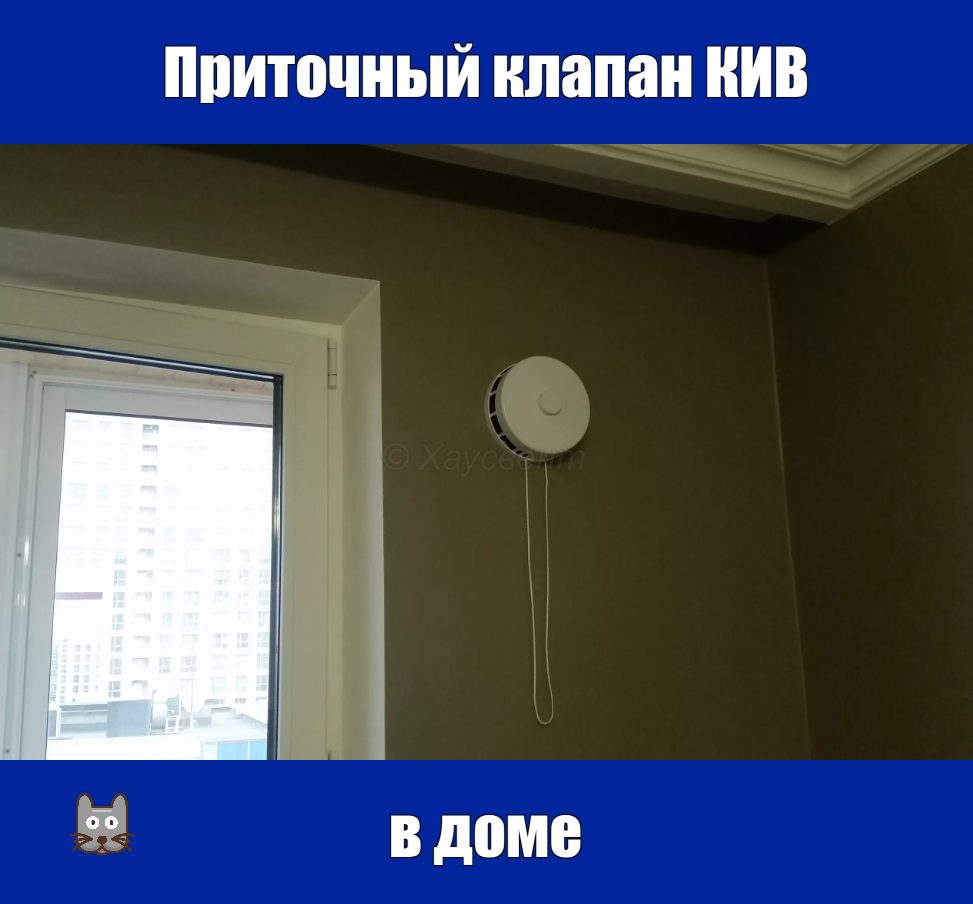

Стеновой клапан КИВ
Стеновой клапан КИВ – по сути это пластиковая труба в стене. Со стороны улицы установлена решетка (чтобы насекомые не залетали) Труба утеплена – чтобы холодный воздух не промораживал стену. Со стороны жилого дома на трубу установлен клапан и фильтр – для очистки воздуха и регулировки подачи.
Производители предлагают такие клапаны различной производительности. Объем приточного воздуха может быть в пределах от 0 до 60 кубометров свежего воздуха.
Поставить такой приточный клапан в каркасный дом несложно и можно сделать своими руками.
- Для начала, коронкой удаляем наружную отделку внутренней стены в том месте где хотим поставить клапан. Удаляем круглой коронкой. Аккуратно, до пароизоляции.
- Затем режем пароизоляцию лепестками на 4 части и отводим в сторону.
- Убираем слой утеплителя и размечаем центр отверстия в наружней обшивке – можно прямо сверлом, а если коронка достает, то можно продолжить сверлить изнутри. Если изнутри не получается, идем на улицу и сверлим отверстие под клапан снаружи.
- Далее закладываем пароизоляция внутрь утеплителя, монтируем трубу клапана, герметизируем тщательно на стыке с пароизоляцией и ветрозащитой. И нам остается только смонтировать решетку снаружи внутреннюю часть клапана внутри. Всё – можно пользоваться.
Как работает КИВ.
КИВ значит – клапан инфильтрации воздуха. Это значит что за счет разности температуры и давления воздуха в помещении и на улице холодный воздух стремится попасть внутрь помещения. И в этом ему помогает наш клапан.
Естественно, что благодаря притоку свежего воздуха в дом лучше работает вытяжная часть вентиляции, которая как мы уже установили должна быть на кухне, туалете и в ванной.
Устройство внутренней части клапана выполнено в форме цилиндра с отверстиями и фильтром. Внутри цилиндра находится лепестковый клапан. Когда клапан открыт свежий воздух равномерно распределяется во все стороны этого цилиндра и незаметно, без сквозняка и порывов попадает в помещение.
Плюсы приточного клапана КИВ:
- Легкий монтаж – можно сделать самому
- Отсутствие расходов на электричество
- Можно установить в готовый ремонт
- Доступная цена
- Получаем свежий воздух при закрытых окнах
Минусы приточного клапана КИВ:
- Пропускают шум с улицы
- Плохо работают летом (если нет принудительной вытяжной вентиляции)
- Не подогревают входящий воздух
- Может промерзнуть в холодное время года
Мы разобрали естественную вентиляцию. К её плюсам отнесем:
- Энергонезависимость
- Легкий монтаж и обслуживание
- Невысокая стоимость
- Никакого шума – ведь ничего не крутится и не жужжит
- Возможность дооснастить чем-нибудь и переделать
К минусам естественной вентиляции отнесем:
- Зависимость от погодных условий и нестабильность работы от времени года, давления, температуры
- Появление сквозняков (но это убирается с помощью клапанов на входной части вентиляции)
Принудительная вентиляция
Первая схема принудительной вентиляции заключается в том, что мы монтируем обычную вентиляцию с естественной конвекцией за исключением того, что оборудуем вытяжную часть вентиляторами, которые ускоряют воздухообмен в помещениях.
Кроме того, можно сделать эту систему более интеллектуальной, если оснастить комнаты дома датчиками СО2 и соединить их с блоком управления вентиляторами через контроллер. Тогда вытяжные вентиляторы будут включаться при достижении порогового значения СО2 в доме и выключаться при достижении нормы.
Второй вариант принудительной вентиляции в каркасном доме
Если пойти немного дальше, то можно оснастить каждую комнату приточным клапаном и воздуховодом вытяжной вентиляции с клапанами на дистанционном управлении. Тогда воздух будет меняться только в той комнате в которой достигается пороговое значение СО2, а там где оно в норме, вентиляция включаться не будет. Это достигается за счет открытия и закрытия клапанов вытяжной вентиляции. Поскольку приточная вентиляция работает в пассивном режиме постоянно. Есть отток воздуха – будет и приток

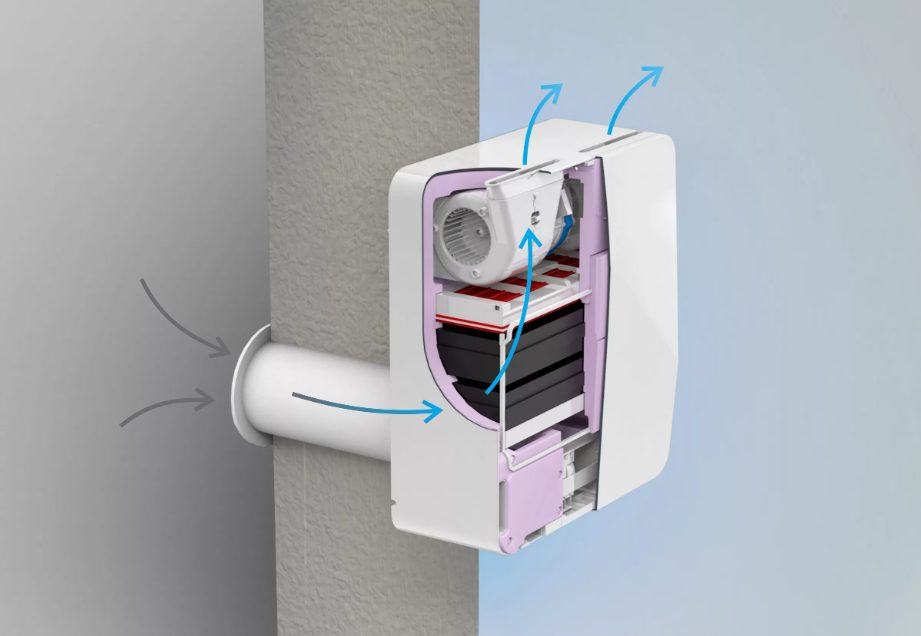

Третий вариант приточно-вытяжной принудительной вентиляции заключается в модернизации приточных клапанов. На их место можно поставить Бризер.
Бризер, как я уже сказал, это следующий шаг на пути прогресса приточного клапана. Он умеет работать даже при отключенной вытяжной вентиляции, поскольку оснащен вентилятором. В нем есть более мощный фильтр воздуха и еще он умеет подогревать входящий воздух.
Бризер можно подключить через контроллер к системе управления вентиляцией, тогда он не будет включаться сам по себе, а будет работать в той комнате где надо и только совместно с вытяжной частью вентиляции. Это повысит эффективность воздухообмена.
Четвертый тип принудительной вентиляции.

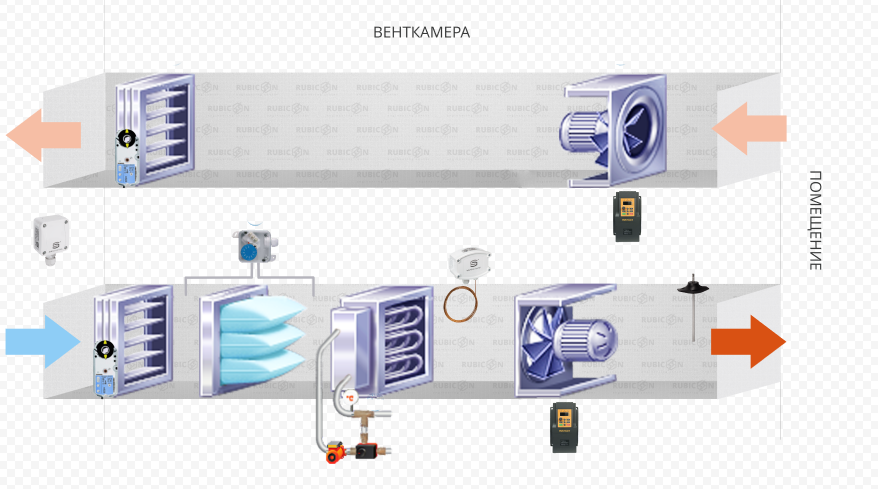

Это когда у нас нет приточных клапанов в стенах, бризеров и клапанов на окнах. Вместо этого есть организованный забор свежего воздуха в одном месте. Например, на фронтоне дома или над крышей, или на первом этаже в районе котельной или вентиляционной комнаты (может быть у вас есть и такая).

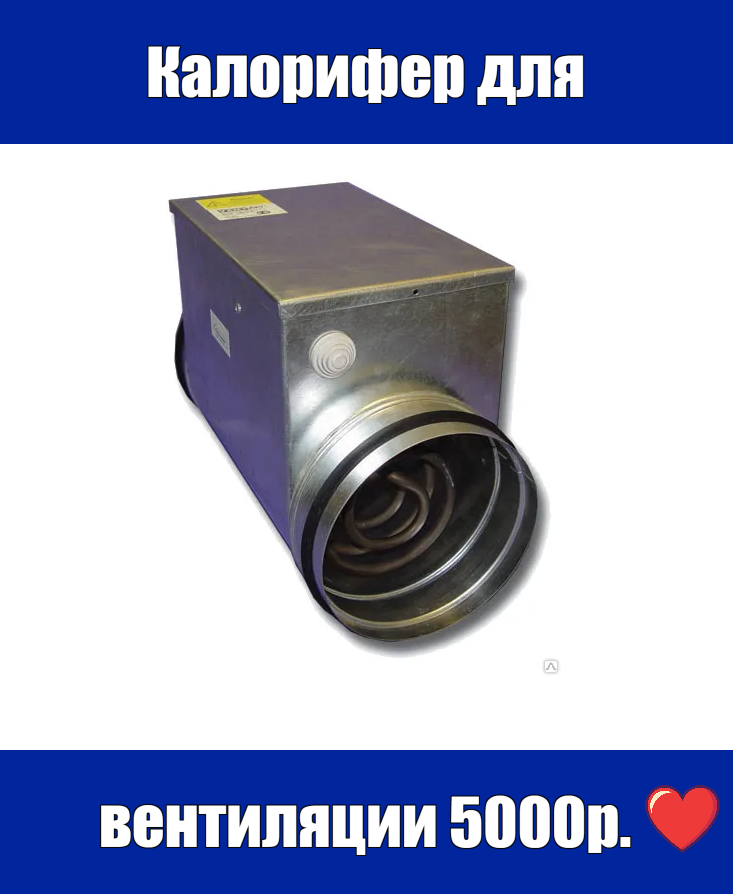

Так вот. Воздух попадает с улицы в дом, проходит фильтр, проходит калорифер – прибор для нагрева воздуха. Причем калорифер может быть электрический, а может быть водяной – подключенный к системе отопления дома. И только потом он поступает в то помещение, где нужен свежий воздух.
Однако, это еще не всё, ведь возможен

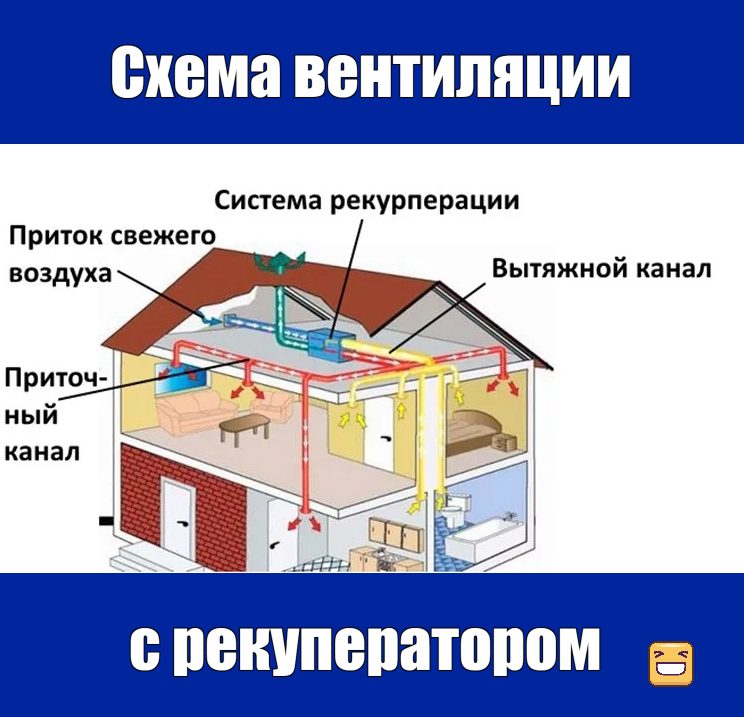

Пятый тип принудительной вентиляции – вентиляция с рекуперацией

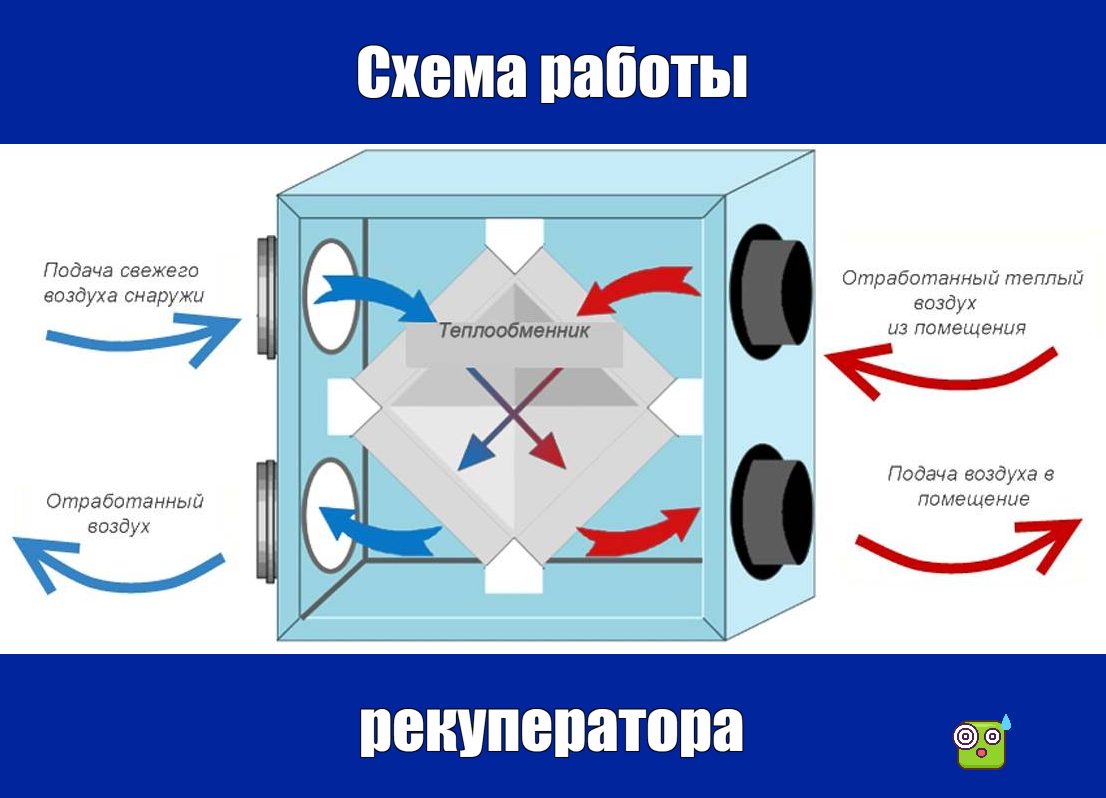

Это тип заключается в том, что для подогрева входящего воздуха мы используем не калорифер, а рекуператор. Смысл в том, что мы забираем тепловую энергию воздуха, который улетает из дома и отдаем её воздуху, который забираем в дом с улицы.
Внутри рекуператора входящий и исходящих потоки воздуха разделяются попеременно на 15-30 потоков, разделенных между собой алюминиевыми пластинами. То есть воздушные потоки не смешиваются между собой, а теплообмен происходит как в радиаторе автомобиля.
Таким образом весь воздухообмен в доме проходит через рекуператор. КПД такого агрегата находится в пределах 40-80 %, то есть после него все таки следует поставить на входящий воздух калорифер для его дальнейшего подогрева. Ну скажем так, чтобы было покомфортней.
Итак, Вы поставили рекуператор, калорифер для подогрева воздуха, датчики для контроля входящего воздуха по температуре. Но хотите еще более комфортный воздух?

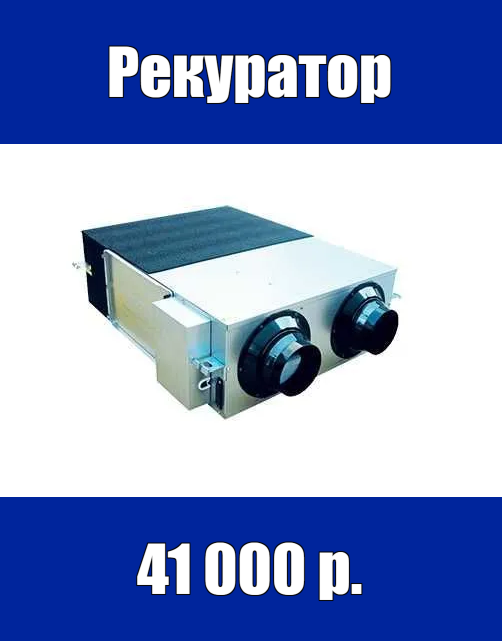

Стоимость рекуператоров в России на дом 100 квадратных метров начинается от 41 тысячи рублей.

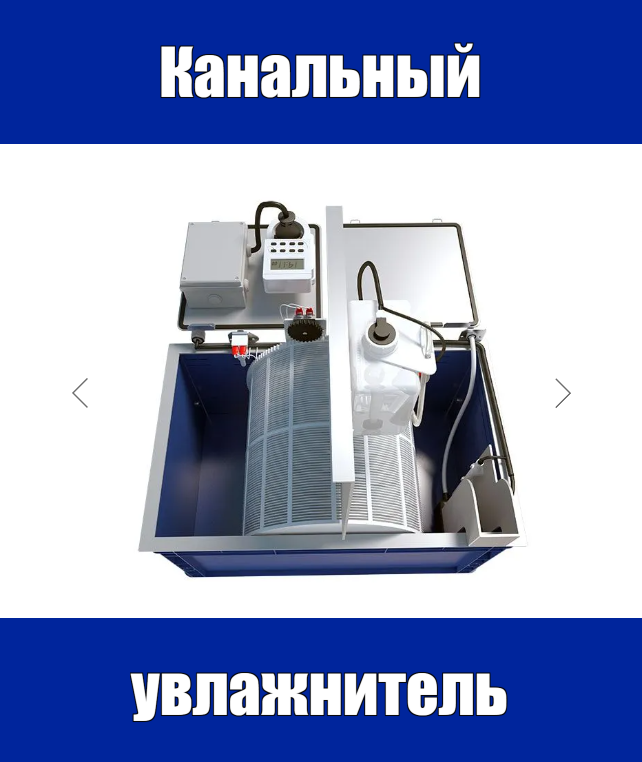

У меня для Вас отличная новость. Воздух можно сделать лучше не только по температуре, но и по влажности, ведь зимой когда работает отопление он слишком сухой. Можно добавить канальный увлажнитель. И работать он будет строго по датчикам. Если влажность достаточная, то не включится, а если воздух в помещении сухой – то сработает.
Стоимость такого агрегата для дома от 100 кв.м. начинается от 71 тысячи рублей.
Поэтому могу сказать, что рекуператор это очень хорошо и увлажнитель хорошо, но для их монтажа и обслуживания надо иметь отдельное помещение. Эти штуки не поместятся в ванную (разве что в котельную, но там и своих причиндалов хватает).
Кроме того, при КПД 40-80% можно обойтись и без рекуператора, если площадь дома до 200 кв.м. Можно использовать лишь канальный калорифер для подогрева входящего воздуха в холодное время года.
А вот если площадь дома значительно больше чем 200 кв.м., то стоит спроектировать вентиляцию и включить в нее всё необходимое для комфорта.
